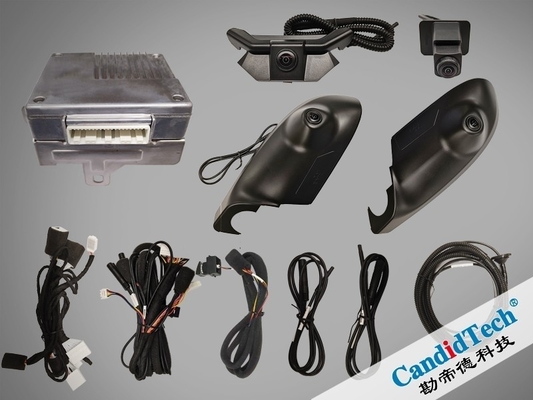

T3 360 AVM システム CVBS AHD カメラ入力と CVBS HDMI 出力 NTSC PAL 互換設計

T3 360 AVM システム CVBS AHD カメラ入力と CVBS HDMI 出力 NTSC PAL 互換設計

ブランド名: Customized
MOQ: 300
価格: Negotiatable
支払条件: T/T,L/C
供給能力: 100000pcs/月
詳細情報
証明:
E-Mark, CE, FCC, RoHS
カメラの入力:
CVBS/AHD
信号出力:
CVBS/HDMI/VGA
作業温度範囲:
-40°C~85°C~40°F~185°F 温度は40°C~85°C 温度は40°F~185°F 温度は40°C~85°F
シグナル出力標準:
NTSC/パル
画面:
2D/3D 周囲の視野
ADAS 特徴:
駐車支援,超音波レーダー遠隔警告,DVR機能,移動物体検出 (MOD),車道離脱警告システム (LDWS) など
防水・防塵等級:
IP69K
応用:
自動車
パッケージの詳細:
通常の輸出包装,カスタマイズ
供給の能力:
100000pcs/月
ハイライト:

T3 360 AVM システム

,

CVBS 360 AVM システム

,

AHD Cvbs AHD カメラ

製品の説明
概要

CandidTechのT3 360AVMソリューションは,NTSC/PAL形式のCVBSカメラとAHDカメラの信号入力とCVBS,VGA,HDMIビデオ信号の出力をサポートしています.特定の自動車インフォテインメントディスプレイシステムとのシームレスな統合を保証.

さらに,このソリューションは FOV (フィールド・オブ・ビュー) 切断や軌道の線や他の関連情報を重ねる能力などの強力な機能を提供しています.

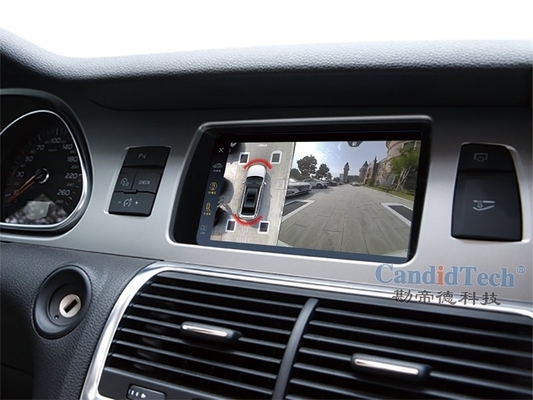

カー内のディスプレイ端に 強化された画像データを送信し 明確で直感的な視覚効果を提示します車両の 360 度の鳥の視点を生み出すことができます自動車の周りの環境を全体的に把握し,安全と運転の快適さを大幅に向上させる.

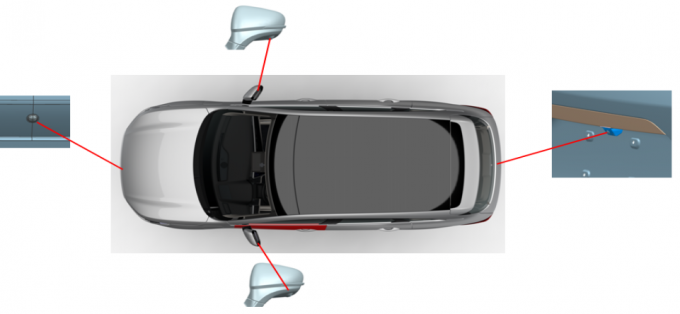

 360 AVM System


CandidTechのT3 360 AVMシステム提案は,香港とマレーシアのAlphardとVellfire,シンガポールではSubaruとSylphyなどのプロジェクトで大量生産を達成しました.

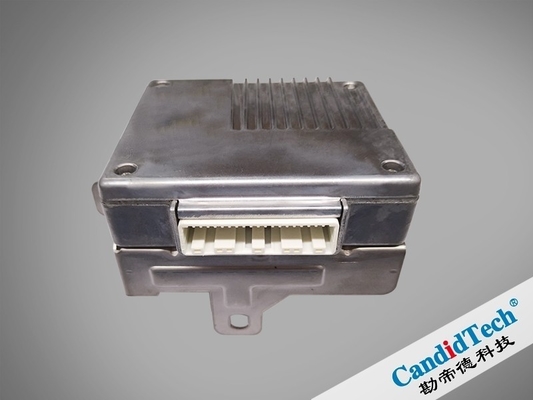

仕様 - ECU

動作電圧

9~32VDC
動作電流 < 1A @ 13.5VDC
静かな流れ <1mA
電力消費量 <15W
冷たいスタートタイム <4S
操作温度 -40°C ~ 70°C
貯蔵温度 -40°C ~ 85°C
出力ビデオ形式 NTSC/PAL
出力ビデオ信号 CVBS / HDMI / VGA
ビデオ 切り替え 遅延 <50ms
出力フレームレート 30fps
画像間の遅延 <100ms ((3フレーム未満)

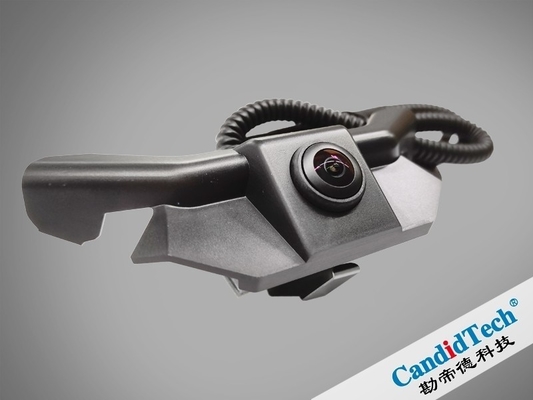

仕様 - カメラ

画像センサー

ASX340 (1/4" 4:3 IT CMOS)
動作電圧 4.5V~5.5V
動作電流 <100mA
操作温度 -40°C ~ 85°C
貯蔵温度 -40°C ~ 85°C
動作湿度 90±5%RH
防水レベル (配線帯付き) IP69
アクティブピクセル 720 (H) × 480 (V)
横軸のFOV 192±4°
垂直FOV 142±4°
ビデオ出力形式 NTSC/PAL
カメラの信号 CVBS / AHD
S/N比 >46dB
動的範囲 73.8dB
自動白バランス (AWB) そうだ
自動増強制御 (AGC) そうだ
自動曝露制御 (AEC) そうだ
フレームレート 30fps
シャッタータイプ 電子ローリングシャッター (ERS)
最低照明 1.0lux (50 IRE セットアップを含む)
応答時間 <1s (模糊した画像からクリアな画像へ)
画像解像度 横線 ≥300線 垂直線 ≥300線
光学軸の精度 ±2°

360 AVM システムの開発における CandidTech の主な利点は? 1先進的なセンサー融合技術

10年以上の経験を持つTier1/Tier2サプライヤーとして 360度サラウンドビューの自動車OEM/ODMパーツを製造しています複数の高解像度のカメラを統合するサポート超音波センサーや 時にはレーダーセンサーさえも

2高性能画像処理

内部で開発した 高性能画像処理アルゴリズムが 主要な利点です このアルゴリズムは カメラが捕捉する大量の画像データを 迅速に処理できます画像の質を向上させるレンズ歪みを修正し リアルタイムで複数のカメラの視点を 縫い合わせることで 360度空の視点を 円滑にできます運転手は,車両の周りのあらゆる障害物や危険をはっきりと見ることができるようにします.複雑な照明条件でも

3パーソナライズされたソフトウェアソリューション

自動車メーカーのニーズに合わせた高度にカスタマイズされたソフトウェアソリューションを提供しています私たちのソフトウェアは,車両の既存のイン-カーエンターテインメントシステムと統合することができます360度サラウンドビューシステムのシームレスな操作と制御を可能にします.

4信頼性の高い接続とデータ転送

GMSL (ギガビットマルチメディアシリアルリンク) のような高度な通信プロトコルを使用して信号損失や遅延なしにリアルタイムでカメラから中央処理ユニットに大量の画像データを転送できますこれはシステムのスムーズな運用に不可欠です 特に動的駐車ガイドのようなリアルタイムアプリケーションの場合です

5優れた環境適応性

私たちの製品は 環境に適性があり 極端な寒さから 極端な暑さまで 幅広い温度に耐えるように設計されています高度な防水性や防塵性 (IP67以上)360度サラウンドビューシステムの長期的信頼性と安定性を保証します ビデオカメラやセンサーは自動車のOEMによって高く評価されています.

Candid の 360 周観システムの革新的な機能と機能については, [https://www.candidelectronics.com/around-view-monitor-system-solution-avm_nc7 について].

自動車カメラは,以下を含む様々な用途をカバーしています.バックビュー,フロントビュー,サイドビュー,アラウンドビュー,ダッシュカメラ,アラウンドビューモニタリングシステム,ADAS製品,CMS (カメラモニタリングシステム),OMS (乗客モニタリングシステム),DMS (ドライバーモニタリングシステム)詳細については, sales2@candidelectronics.com にメールしてください.
